依托绿色制造、”双碳“等政策的鼎力大举推行 ，新能源锂电工业在获得蓬勃生长的同时 ，激光应用也大展身手 。
云顶集团官网作为创鑫激光子公司 ，可为合作伙伴提供一站式的激光智能系统解决计划 ，资助行业客户实现激光应用的快速落地 ，提升客户的生产效能、改善生产工艺 。
应用配景

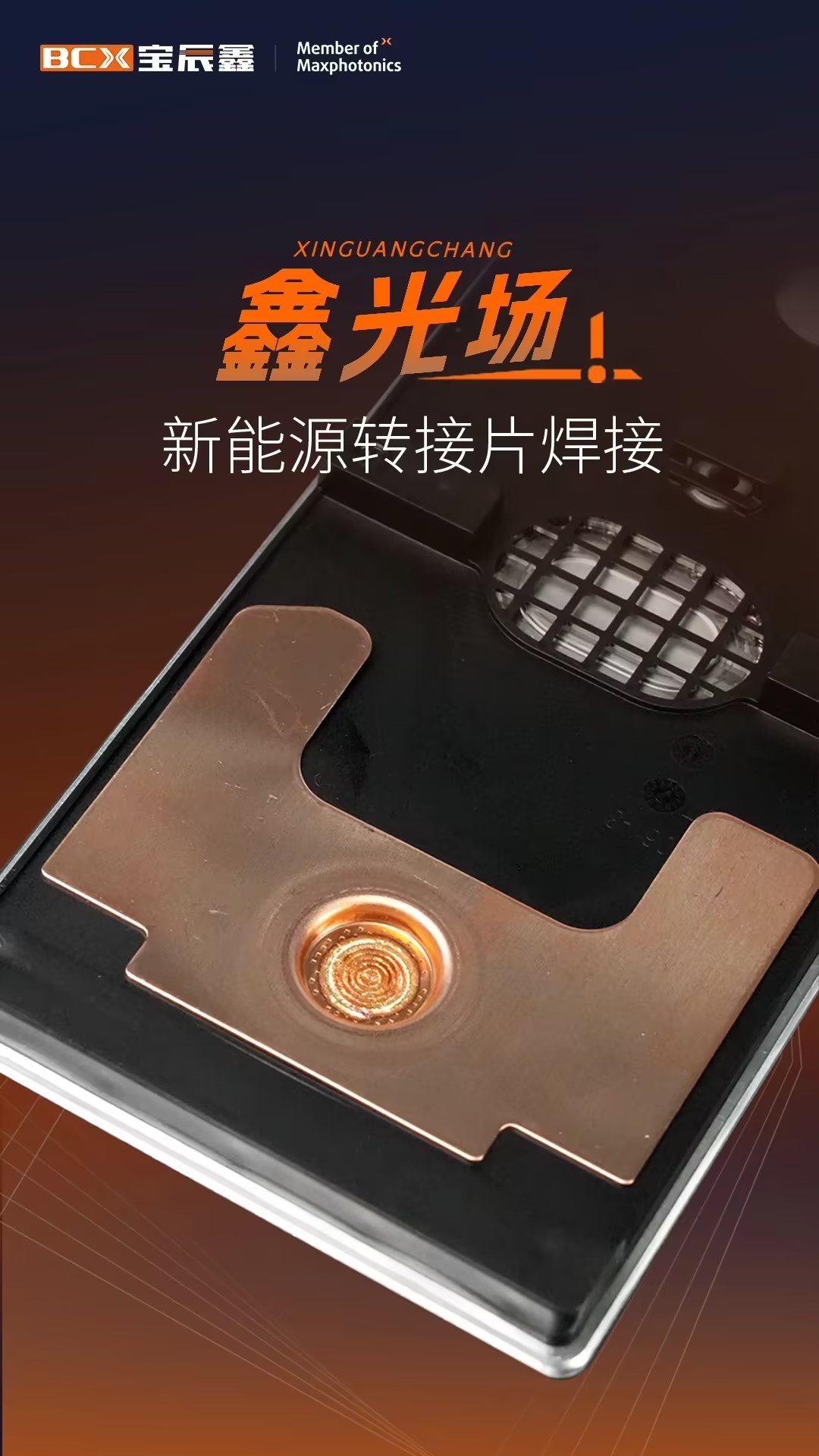

在模组/PACK段 ，有个零部件看似不起眼 ，却有着十分主要的作用 ，那就是动力电池转接片 。
作为毗连电池盖板与电芯的要害部件 ，转接片必需同时知足电池的过流、强度及低飞溅的要求 ，以是在焊接历程中 ，需要有足够的焊缝宽度 ，且无异物落在电芯上 ，阻止泛起电池短路的异常 。
应用设置

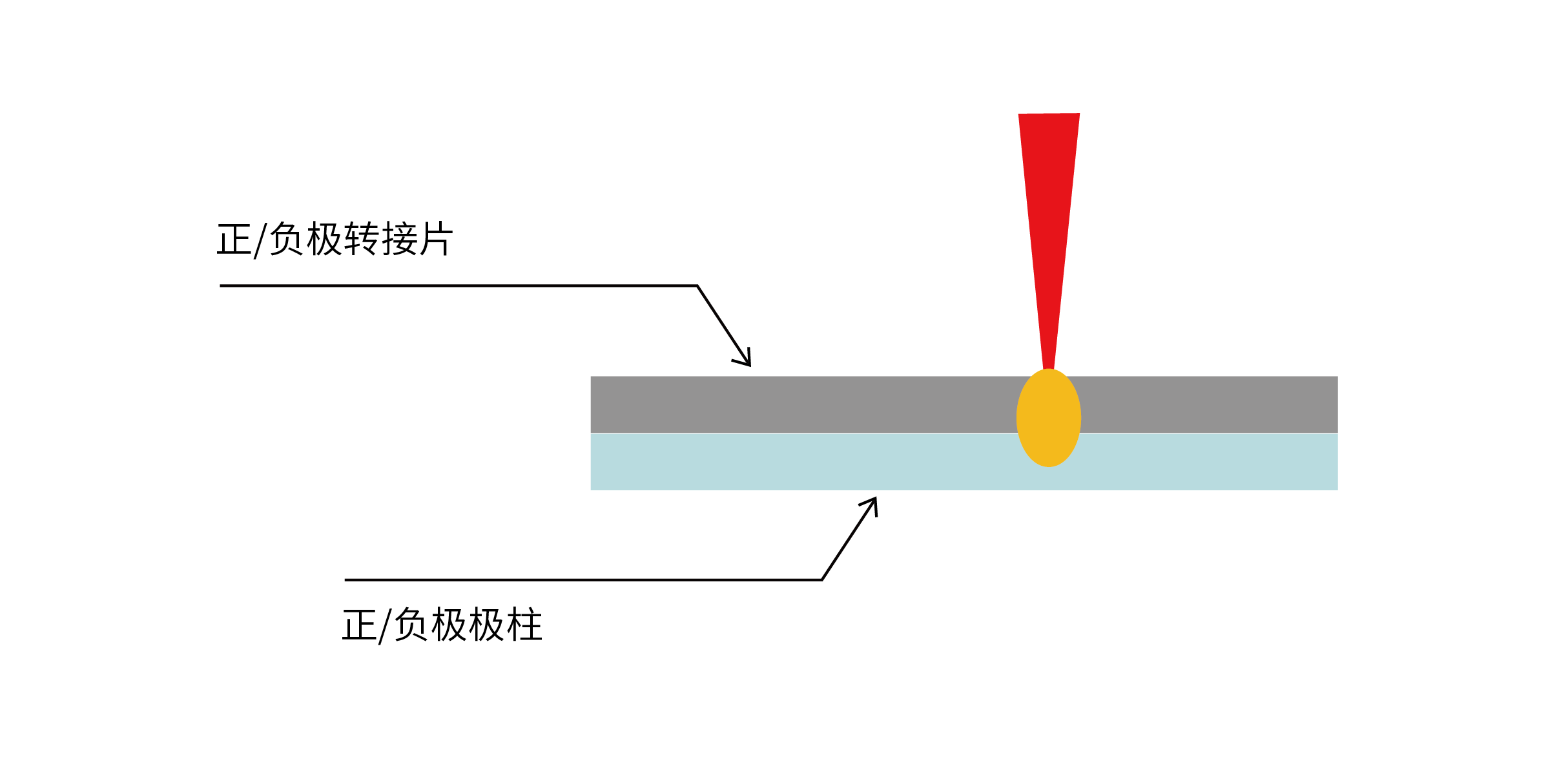

凭证转接片的特征和应用要求 ，制订了对应的激光焊接计划 ，焊接示意如下：

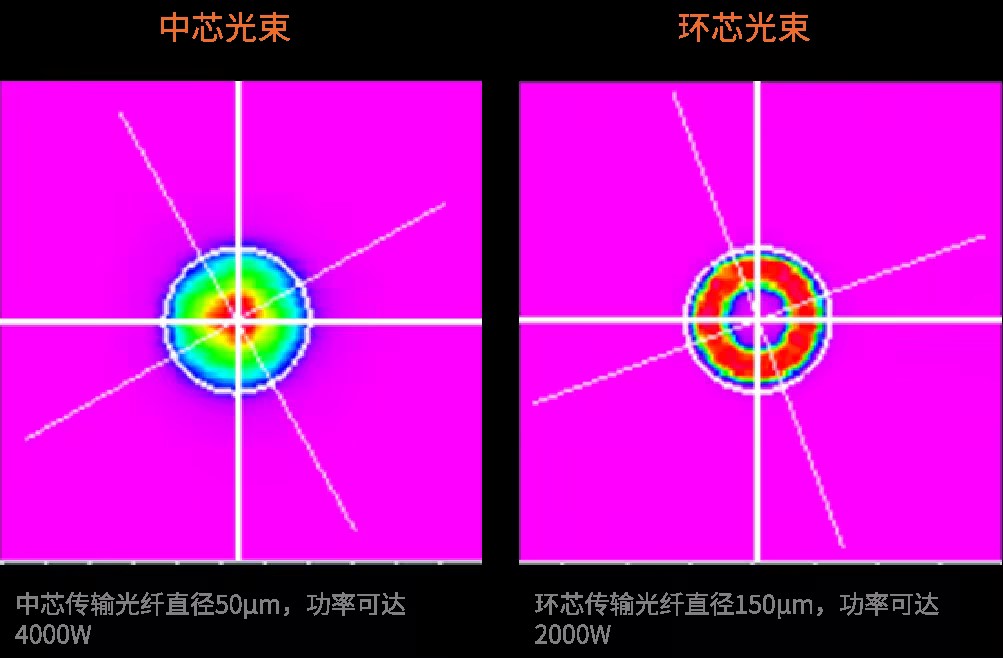

激光器选用云顶集团官网激光6000W-双光束（环形光斑）光纤激光器（内环4000W ，外环2000W） ，芯径为50/150μm 。
使用双光束（环形光斑）光纤激光器 ，不但可以实现内外环功率自力调理 ，轨迹偏向、螺旋间距、起始间距也可自力调理 ，焊接无邪高效 。
6000W-双光束（环形光斑）光纤激光器详细参数如下：
| 特征 | 测试条件 | 数值 |
| 整机输出功率 | 中芯+环芯 | 6000W |
| 中芯功率 | 仅出中芯 | 4000W |
| 环芯功率 | 仅出环芯 | 2000W |
| 输出功率可调规模 | 10~100% | |
| 激光波长 | 1080nm | |
| 激光带宽（3dB） | 5~8nm | |
| 输出功率调制频率 | 5kHz | |
| 输出功率稳固性 | ±2% | |
| 中芯光束参数积*（86%） | 中芯传输光纤直径50μm | 2mm*mrad |
| 环芯光束参数积*（86%） | 环芯传输光纤直径150μm | 7mm*mrad |
应用效果

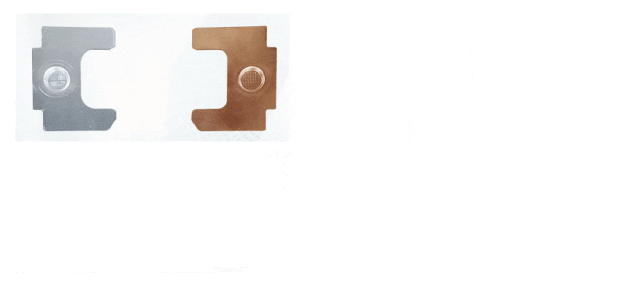

通过配合专业振镜头及激光应用软件 ，我们举行了该项目的DOE测试：
正极转接片焊接——
牢靠轨迹速率450mm/s ，螺旋间距0.6mm ，起始半径0.2mm ，离焦量0mm ，外环功率1800W（90%）；需要改变内环功率 ，寻找合适的内环功率 。
经测试发明 ，1600W内环功率焊接熔深0.47mm偏低 ，1800W内环功率焊接熔深0.59mm靠近中值 ，2000W内环功率焊接熔深0.85mm偏高 ，故使用1800W内环功率焊接时熔深效果较好 。
△正极熔深的PCS报告
负极转接片焊接——
牢靠轨迹速率200mm/s ，螺旋间距0.6mm ，起始半径0.2mm ，离焦量0mm ，外环功率1800W（90%）；需要改变内环功率 ，寻找合适内环功率 。
2000W内环功率焊接熔深0.39mm偏低 ，2320W内环功率焊接熔深0.55mm靠近中值 ，2640W内环功率焊接熔深偏高 ，且爆发炸点 ，故使用2320W内环功率焊接时熔深效果较好 。

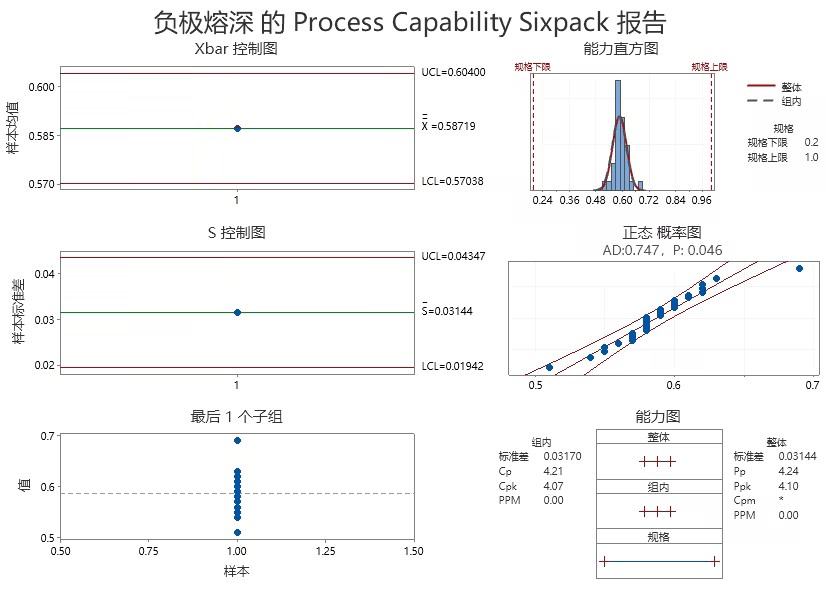

△负极熔深的PCS报告
新能源动力电池清静性能要求极高 ，无论是“不起眼”的小工件 ，照旧电池的焦点 ，每一步都需要字斟句酌 。
云顶集团官网在新能源动力电池的各个工艺环节 ，都有着十分富厚的激光应用履历 ，基于创鑫激光的激光器研发、生产履历 ，深入行业应用中的每个细节 ，助力更好的智造 。
